Jekly čtvercové a jekly obdélníkové

Pro aktuální dostupnost a ceník uvedených označení jeklů nás kontaktujte:

Brno: ☎ 545 233 742, mob. 737 285 193, brno@eika.cz

Znojmo: ☎ 515 227 810, mob. 733 643 171, hutmat@eika.cz

Ocelové jekly – čtvercové a obdélníkové

Jekly, označované také jako jekl, jackl nebo jäckl, jsou uzavřené ocelové profily s čtvercovým, obdélníkovým nebo jiným speciálním průřezem. Díky svému tvaru nacházejí široké uplatnění ve stavebnictví, strojírenství, zámečnictví, při výrobě konstrukcí, bran, plotů, přístřešků i různých ocelových výrobků.

Čtvercové jekly

Čtvercové jekly mají všechny strany stejně dlouhé a jsou dostupné v celé řadě rozměrů. Mezi často vyhledávané varianty patří například jekl 20 × 20, 25 × 25, 30 × 30, 40 × 40, 50 × 50 nebo 60 × 60 mm.

Čtvercové jekly

profil jeklu

Čtvercové profily jsou vhodné zejména pro výrobu rámů, stojanů, konstrukcí, bran, zábradlí a dalších zámečnických výrobků.

Katalogové tabulky pro přepočet hmotnosti na měrnou jednotku .

Rozměry jeklu Hmotnost (kg/m)
b t taž. svař.
10x10 1 0,3 -
15x15 1 - 0,426
15x15 1,5 0,611 0,611
15x15 2 - 0,776
20x20 1 - 0,583
20x20 1,2 0,686 0,691
20x20 1,5 0,846 0,846
20x20 1,75 - 0,97
20x20 2 1,103 1,09
20x20 2,25 - 1,205
25x25 1 - 0,74
25x25 1,2 0,9 0,879
25x25 1,5 1,082 1,082
25x25 2 1,417 1,404
25x25 2,5 - 1,707
30x30 1 0,9 -
30x30 1,2 - 1,067
30x30 1,5 1,297 1,317
30x30 2 1,704 1,718
30x30 2,5 2,1 2,1
30x30 3 2,483 2,463
35x35 1,5 1,532 1,532
35x35 2 2,018 2,018
35x35 2,5 2,492 2,492
Rozměry jeklu Hmotnost (kg/m)
b t svař.
35x35 3 2,934
40x40 1,5 1,788
40x40 2 2,346
40x40 2,5 2,885
40x40 3 3,405
45x45 2 -
45x45 2,5 -
45x45 3 -
50x50 1,5 2,259
50x50 2 2,974
50x50 2,5 3,67
50x50 3 4,347
50x50 4 -
60x60 2 3,602
60x60 2,5 4,455
60x60 3 5,289
70x70 3 -
70x70 4 -
80x80 2 4,858
80x80 2,5 6,025
80x80 3 7,173
80x80 4 -
80x80 5 -
100x100 2,5 7,595
100x100 2,8 8,474
100x100 3 9,057

Obdélníkové jekly

Obdélníkové jekly mají dvě strany různých rozměrů a umožňují přizpůsobit konstrukci konkrétním požadavkům. Mezi vyhledávané rozměry patří například 40 × 30, 50 × 30, 60 × 30, 80 × 40 nebo 100 × 60 mm.

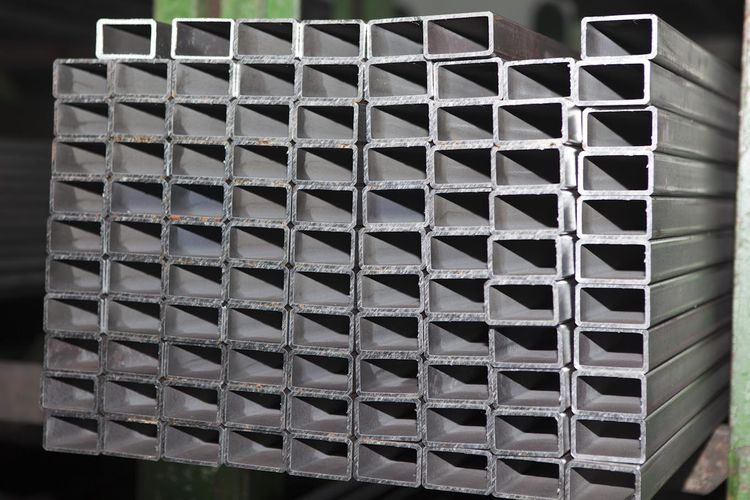

Jekly - ilustrační foto

Profil obdélnikového jeklu

Obdélníkové uzavřené profily se používají například při výrobě ocelových konstrukcí, rámů, bran, vrat, přístřešků, nábytku a dalších výrobků z kovu.

Katalogové tabulky pro přepočet hmotnosti na měrnou jednotku.

Rozměry jeklu Hmotnost (kg/m)
hxb t taž. svař.
20x10 1 0,426 0,426
20x15 1 - 0,505
25x15 1,5 0,785 0,846
30x15 1 - 0,662
30x15 1,2 - 0,785
30x15 1,25 - 0,815
30x15 1,5 0,944 0,964
30x15 1,75 - 1,108
30x15 2 1,233 1,247
30x15 2,25 - 1,381
30x20 1 - 0,74
30x20 1,2 - 0,879
30x20 1,5 - 1,082
30x20 2 - 1,404
35x20 2 1,323 -
35x20 1 - 0,819
35x20 1,2 0,952 0,973
35x20 1,5 - 1,199
35x20 2 1,547 1,561
40x10 2 - 1,404
40x12 2 1,48 1,467
40x20 1 0,877 -
40x20 1,2 - 1,067
40x20 1,5 1,297 1,317
40x20 2 1,704 1,718
40x20 2,5 2,1 2,1
40x20 3 - 2,463
40x25 2 1,884 -
40x25 2 1,835 -
40x30 1,2 - 1,256
40x30 1,5 - 1,553
40x30 2 - 2,032
40x35 1,5 - 1,67
40x35 2 2,162 2,189
40x35 2,5 2,672 2,689
40x35 3 3,169 3,169
50x20 1,5 1,532 1,553
50x20 2 2,018 2,032
50x25 1,2 - 1,35
50x25 1,5 - 1,67
50x25 2 2,202 2,189
50x25 2 2,041 -
50x25 2,5 2,705 2,689
50x25 2,5 2,52 -
50x25 3 - 3,169
50x30 1,5 1,778 1,788
50x30 1,5 1,738 1,738
50x30 2 2,346 2,346
50x30 2 2,292 -
50x30 2,5 2,902 2,885
50x30 2,5 2,834 -
50x30 3 3,364 3,405
50x35 1,5 - 1,906
50x35 1,8 - 2,266
50x35 2 2,489 2,503
50x35 2,5 3,081 3,081
50x35 2,8 - 3,419
50x35 3 3,66 3,64
50x2 2 2,62 -
Rozměry jeklu Hmotnost (kg/m)
hxb t taž. svař.
60x20 2,5 2,885 2,885
60x30 1,2 - 1,633
60x30 1,25 - 1,698
60x30 1,5 - 2,024
60x30 2 - 2,66
60x30 2,5 - 3,277
60x30 3 - 3,876
60x40 1,5 2,239 2,974
60x40 2 2,96 3,67
60x40 2,5 3,67 3,807
60x40 2,6 - 4,347
60x40 3 4,367 -
60x40 3,5 5,051 -
70x30 2,5 3,653 3,131
70x35 2 3,104 3,866
70x35 2,5 3,849 -
70x35 3 4,582 -
70x40 4 6,082 3,602
70x50 2 3,508 4,455
70x50 2,5 4,354 5,289
70x50 3 5,187 -
70x50 5 8,399 5,76
70x60 3 5,658 3,445
80x30 2 3,261 4,062
80x30 2,5 4,045 4,818
80x30 3 4,818 2,612
80x35 1,5 - 3,445
80x35 2 3,405 4,259
80x35 2,5 4,225 4,738
80x35 2,8 - 5,053
80x35 3 5,033 2,73
80x40 1,5 - 3,602
80x40 2 3,548 4,455
80x40 2,5 - 5,289
80x40 3 - -
80x40 4 6,899 -
80x60 3 6,17 -
80x60 4 8,128
90x40 2 3,876 3,916
90x40 2,5 4,814 4,874
90x40 3 5,739 5,76
100x30 2 3,876 -
100x40 2 4,19 4,23
100x40 2,5 5,206 5,24
100x50 1,8 - 4,103
100x50 3 - 6,702
100x60 3 7,112 7,173
100x60 3 6,991 -
100x60 5 11,607 -
100x60 5 11,404 -
120x60 2,5 - 6,81
120x60 3 8,013 8,115
120x60 3 7,933 -
120x60 4 10,586 -
120x60 4 10,478 -
120x85 2,5 7,69 7,791
120x85 2,8 - 8,694
120x85 3 9,191 9,292
120x100 3 - 9,999

Tenkostěnné a silnostěnné jekly

Ocelové jekly se vyrábějí v tenkostěnném i silnostěnném provedení. Podle tvaru mohou být čtvercové, obdélníkové nebo speciální. Kromě označení jekl se můžete setkat také s názvy  jackl, jäckl, dutý ocelový profil, hranatá trubka (THR), čtvercová trubka nebo obdélníková trubka.

Nabízíme také příslušenství k jeklům a uzavřeným ocelovým profilům. Pro informace o aktuální nabídce, rozměrech, dostupnosti a cenách nás kontaktujte. Rádi vám pomůžeme s výběrem vhodného profilu podle vašeho požadavku.

profil jeklu
